生產能力：3-45t/h

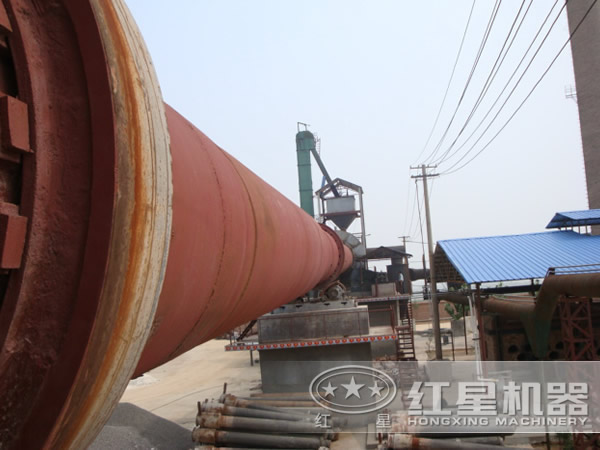

褐鐵礦回轉窯介紹
褐鐵礦是主要鐵礦之一，以含水氧化鐵礦為主，因此，褐鐵礦回轉窯也被成為氧化鐵回轉窯，是對各種物料進行煅燒的回轉圓筒設備，褐鐵礦回轉窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高，是水泥廠煅燒高標號水泥的設備，同時也廣泛用于水泥工業、化學工業、冶金工業、城市環保行業等。
我廠生產的褐鐵礦回轉窯具有溫度自動控制、超溫報警，二次進風余熱利用，窯襯壽命長、先進的窯頭窯尾密封技術及裝置，運行穩定變形小、產量高等顯著特點，并可為用戶提供先進的高產立筒預熱器、五級旋風預熱器。褐鐵礦回轉窯窯頭罩采用大容積方式，對開窯門結構，使得氣流更加平穩。窯頭、窯尾密封采用徑向摩擦迷宮、魚鱗片雙重密封形式，結構簡單，維護方便，是目前國內先進的密封形式。
褐鐵礦回轉窯主要結構
褐鐵礦回轉窯由筒體、傳動裝置，托、擋輪支承裝置，窯頭、窯尾密封，窯頭罩及燃燒裝置等部分組成，窯筒體是受熱的回轉部件，采用優質鎮靜鋼板卷焊制成，筒體通過輪帶支承在2～7擋滑動或滾動軸承的支承裝置上，并在其中一擋或幾擋支承裝置上設有機械或液壓擋輪，以控制筒體的軸向竄動；傳動裝置通過設在筒體中部的齒圈使筒體按要求的轉速回轉；由于安裝和維修的需要，較大的褐鐵礦回轉窯設有使筒體以很低轉速回轉的輔助傳動裝置；為防止冷空氣進入和煙氣粉塵溢出筒體，在褐鐵礦回轉窯筒體的進料端（尾部）和出料端（頭部）設有可靠的窯尾和窯頭密封裝置。筒體上設置有測溫和取樣孔裝置，窯頭罩上設有測壓元件，較大規格的窯還可設置紅外線測溫儀對筒體監控測溫。
褐鐵礦回轉窯工藝流程
一、原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資；
二、礦石進入褐鐵礦回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區；
三、還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成褐鐵礦；
四、之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。
技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
