生產能力：300-350t/h
制砂機介紹
制砂機介紹

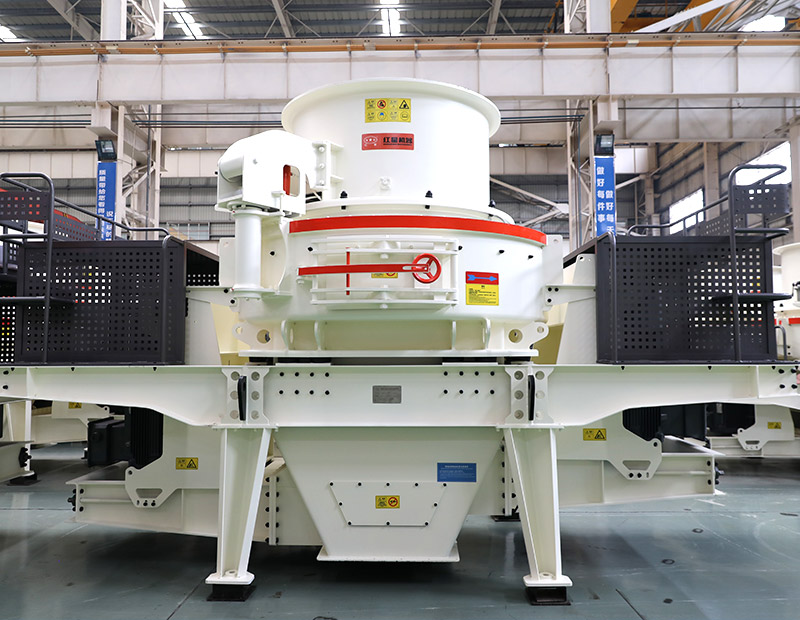

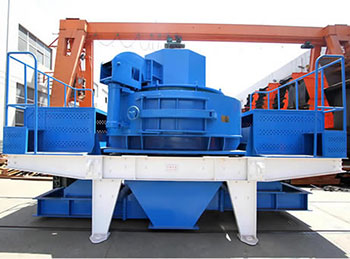

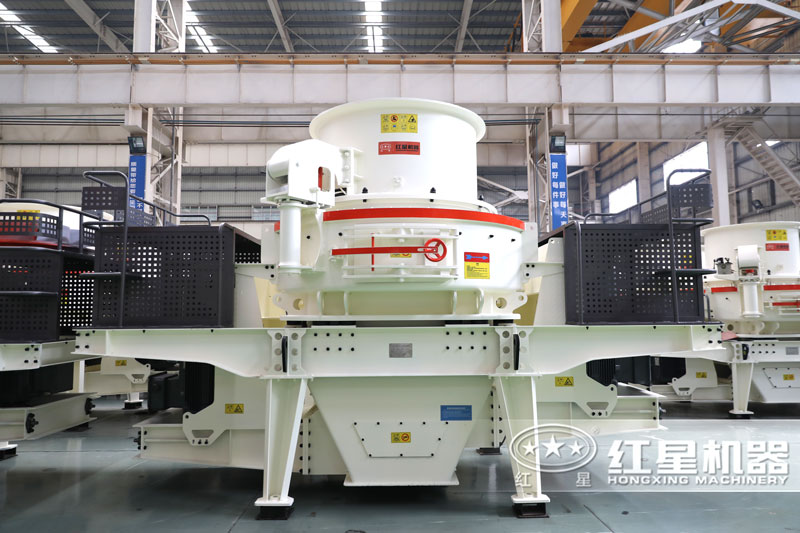

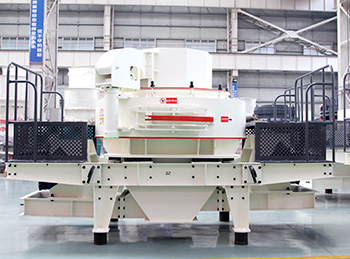

制砂機
我公司生產出來的制砂機是制砂生產線主要的制砂設備，更可用于破碎生產線和磨粉生產線中，對各種硬、脆物料的中碎、細碎、對建筑用砂、筑路用砂尤為適用。制砂機既是制砂設備，也是破碎設備，在破碎設備中，該機被稱之為沖擊式破碎機。
功能用途
制砂機適用物料廣，用途廣泛
制砂機分類
HVI制砂機，性能先進，產量高

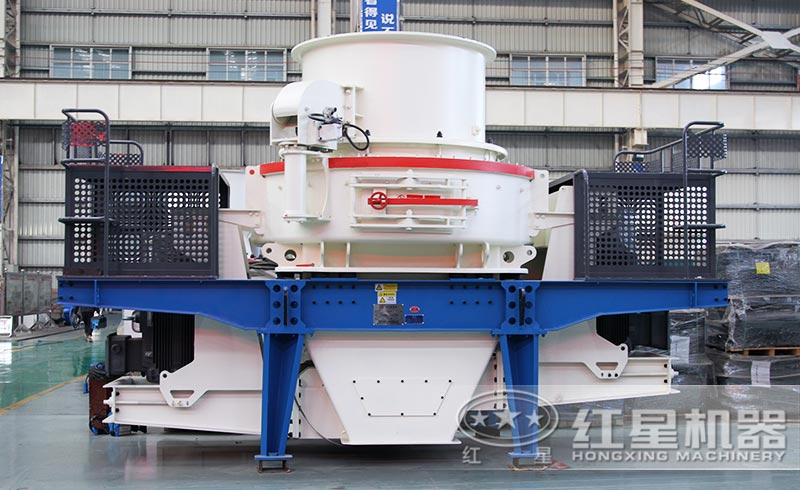

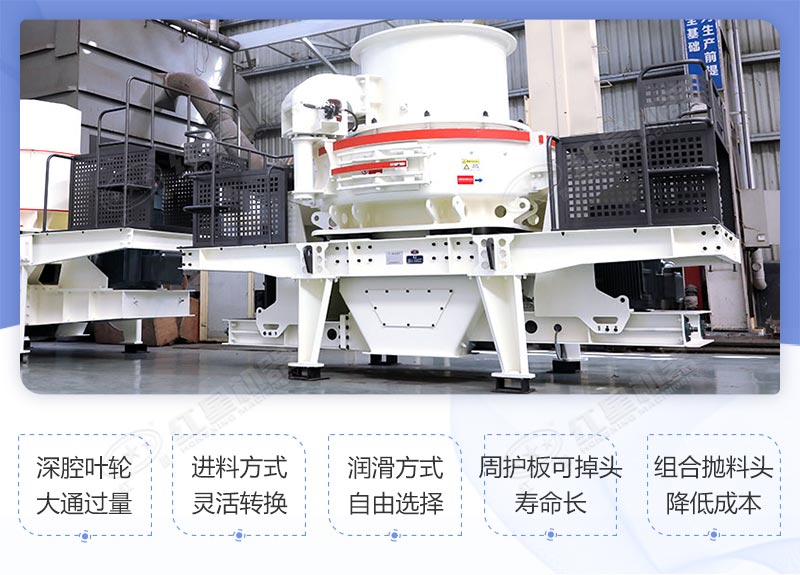

VSI制砂機，大通過量，出料粒型好
HX制砂機，投資低，性價比高

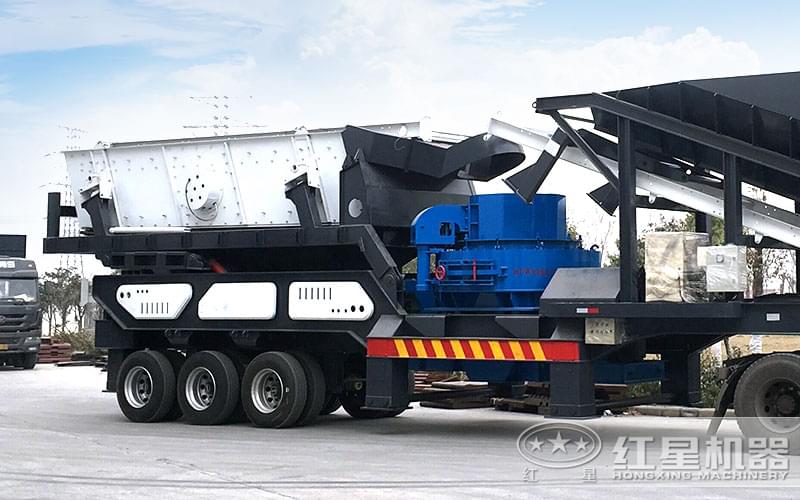

移動制砂機，移動自如，無懼環境束縛，運行成本低
工作原理

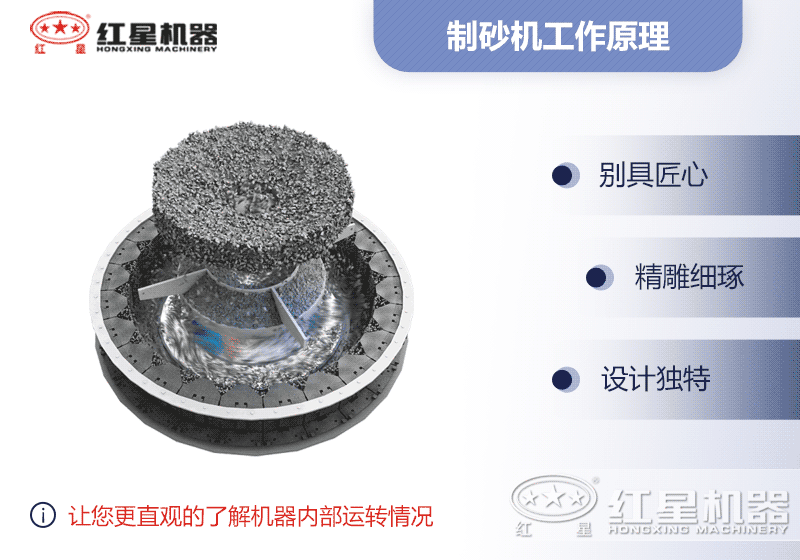

制砂機工作原理
物料由機器上部落入高速旋轉的渦輪破碎腔內，高速旋轉的葉輪在離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞出粉碎，物料在互相撞擊后，又會在葉輪和機殼之間料層形成渦流多次撞擊、摩擦而粉碎，從下部排料斗排出。形成閉路多次循環，由篩分設備控制成品粒度。在整個過程中，物料相互自行沖撞，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎。

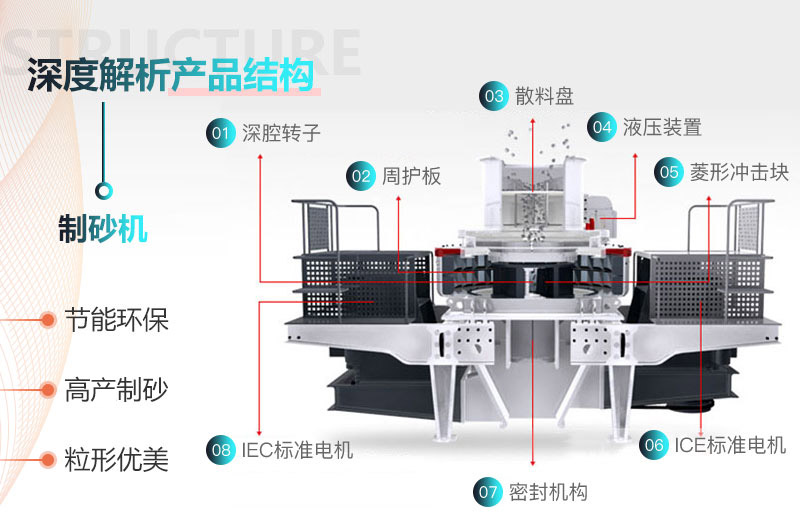

內部結構
制砂機內部結構包括：機架部、傳動部、片心頭額部、碗形軸承部、破碎圓錐部、彈簧部、聯軸器、電動機、調整裝置部、分料器、渦輪破碎腔、葉輪、主軸總成等部分組成。
制砂機內部結構

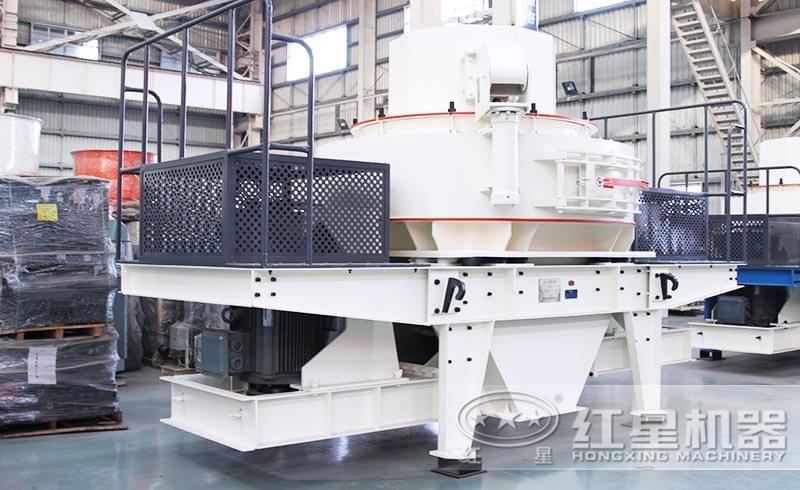

性能優勢
1、采用“石打石”或“石打鐵”破碎原理，具有整形功能、產品成立方狀、堆積密度大。
2、設備體積小、操作簡便、安裝和維修方便。
3、結構新穎、特殊、運轉平穩。
4、產量高的同時能量消耗小、破碎比大。
5、生產過程中，石料能形成保護底層，機身無磨損，經久耐用。
6、少量易磨損件用特硬耐磨材質制成，體積小、重量輕、便于更換配件。
制砂機性能優勢
作業現場視頻
這是紅星機器為廣東李總設計的時產200噸鵝卵石制砂生產線， 該生產線布局合理、占地較小、節省投資、運行環保、少粉塵污染、節能高產，且生產出的成品砂級配合理、粒度均勻，受到下游用戶的認可和肯定，李總非常滿意，不到一年就已經回本，還賺了不少錢，準備下個月再添置一條產線。
200噸鵝卵石制砂生產線作業現場
價格分析
制砂機的種類很多，不同設備型號、材質、技術等對成本的影響很大，不同的廠家定價標準也不同，因此，其價位高低不等，無法統一回答，想要了解具體價格請點擊在線咨詢，給出您的需求，讓專業人員免費為您定制方案，詳細報價！
影響價格的因素有很多，想要獲取精確的價格，直接聯系廠家更靠譜
紅星機器價格優惠，現貨供應等您來
紅星機器已經深耕礦機領域40余載，生產的制砂機也隨著時代的發展和用戶的需求而不斷更迭，如今，紅星制砂機在質量和技術也得到了多次升級改進，但仍然保持初心，保證產品質量的同時，切身為用戶著想，以低價贏得用戶信賴，以全方位的一站式服務，讓客戶買著放心，用著舒心。
紅星機器價格優惠，現貨供應等您來
綠色化廠房，專業生產技術，匠心打造高品質的制砂設備，在質量、服務保障的同時，用戶還可享受更經濟、實惠的設備報價。因為廠家直銷，且生產技術成熟，管理模式科學，因此設備品質優，價格優惠，現貨供應不用等，歡迎隨時來廠考察。

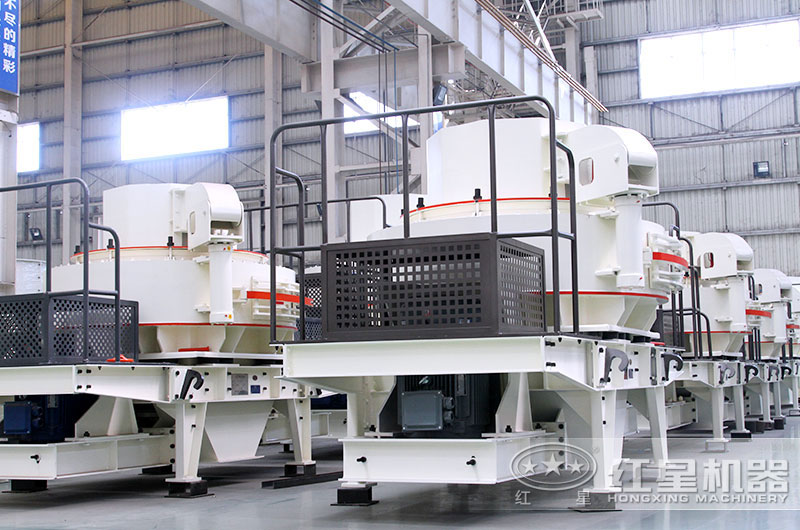

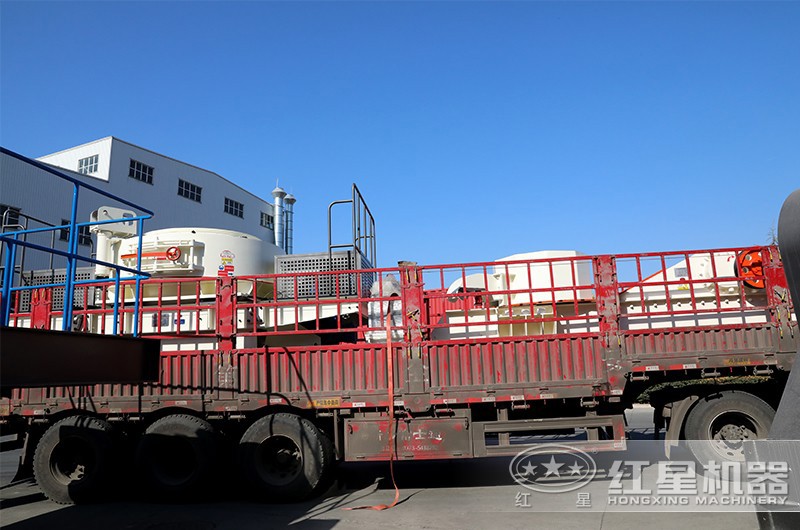

紅星制砂機發貨現場
技術參數
- HVI制砂機
- VSI制砂機
- 制砂機

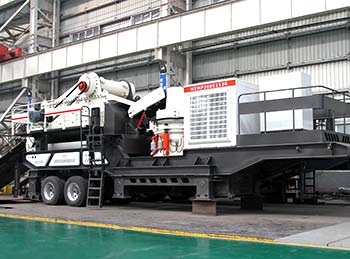

- 輪胎制砂機振動篩移動破碎站
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-356 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2320×2900 | 4560×2450×2830 | 5500×2700×3100 | 5500×2700×3100 | 5500×2700×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 12-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 25-55 | 2700×1760×2800 |
| HX-09 | 50 | 4P 110-150KW | 1200-2000 | 55-100 | 3900×2000×3070 |
| HX-10 | 60 | 4P 150-180KW | 1000-1700 | 100-160 | 4600×2350×3450 |
| 型號 | HX3S1848V08 | HX3S1860V09 | HX3S2160V103 |
| 運輸長度 | 13500 | 15600 | 15600 |
| 運輸寬度 | 2830 | 2830 | 3100 |
| 運輸高度 | 4350 | 4350 | 4480 |
| 最大長度 | 14650 | 16300 | 16300 |
| 最大寬度 | 3900 | 3900 | 3900 |
| 最大高度 | 5980 | 6400 | 6550 |
| 重量 | 31 | 36 | 49 |
| 輪胎配置 | 并裝雙軸 | 并裝雙軸 | 并裝三軸 |
| 制砂機 | HVI0815 | HVI0922 | HVI1032 |
| 出料皮帶機 | B800×2.2M | B800×2.5M | B1000×2.5M |
| 篩下皮帶機 | B800×7M | B800×8M | B1000×8M |
| 振動篩型號 | 3YZS1848 | 3YZS1860 | 3YZS2160 |
