產品介紹
鏡鐵礦回轉窯外觀像一個筒體，是一個縱長的，由原鋼板卷成圓筒并焊接或鉚接而成，內襯耐火磚。筒體借助輪緣安放在托輥上。輪緣是安裝在筒體外殼上的鑄鋼環。鏡鐵礦回轉窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒；耐火材料廠焙燒高冶金礦和鋁廠焙燒熟料、氫氧化鋁；化工廠焙燒鉻礦砂和鉻礦粉等類礦物。
鏡鐵礦物料
鏡鐵礦形成于各種地質作用之中，但以熱液作用，沉積作用和沉積變質作用為主。形成鏡鐵礦的熱液主要有：變質（區域變質、構造變質、接觸變質）熱液和巖漿作用有關的熱液（特別是火山熱液）。
工作原理
工作時，鏡鐵礦在鏡鐵礦回轉窯內燃燒產生熱量，熱量通過氣體傳導或者輻射對鏡鐵礦物料進行加熱，同時隨著窯體按照設計的斜度和轉速不停轉動，原料也在窯內周期性的翻滾前進，從而把原料由進料端輸送到出料端，同時保證在原料通過回轉窯的時間內將其煅燒為合格熟料，達到高產、優質、低消耗的目的。
干法水泥回轉窯預熱系統先進，窯速加大，單位體積產量提高。系統密封效果好，實現了余熱充分利用，環保除塵簡捷有效，真正實現了熟料質量高、燒成熱耗低。

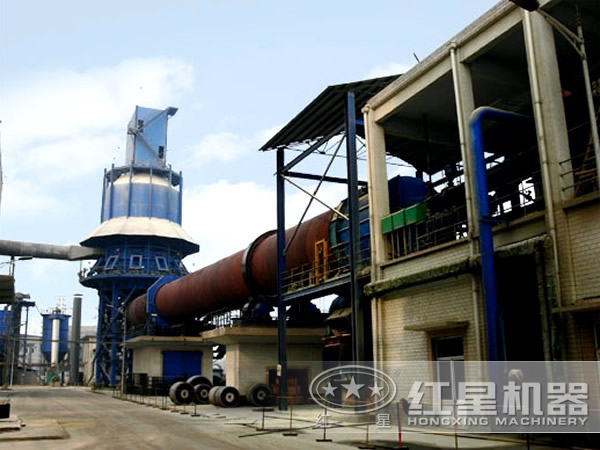

圖片實拍
性能優勢
1、結構先進，低壓損的豎式預熱器能有效提高預熱效果，經預熱后的鏡鐵礦入窯分解率可達20-25%，并可直接利用10-15mm細粒級鏡鐵礦；
2、可靠的鏡鐵礦回轉窯兩端組合式鱗片密封。使漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失；
3、防止冷空氣進入和煙氣粉塵溢出筒體，在筒體的進料端和出料端設有可靠的窯尾和窯頭密封裝置；
4、填充式、可分區通風的圓形或方形豎式冷卻器，使出冷卻器的鏡鐵礦溫度為800C+環境溫度，便于輸送、儲存，并可將入窯二次空氣預熱到7000℃以上，減少了運動部件和特殊材料。
技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
